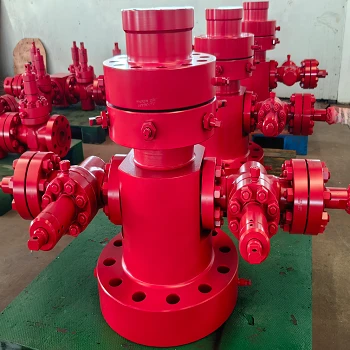

Bobina de carcassa
La bobina de la carcassa en un sistema de cap de pou convencional és el component que permet col·locar una cadena addicional de carcassa al pou.
Depenent del programa de tub del pou, hi pot haver una o més bobines de tub.
Descripció
El conjunt del capçal de la carcassa consta del capçal de la carcassa,Bobina de carcassa, i penjador de carcassa.
Bobina de carcassapresenta un disseny de forat recte versàtil amb una espatlla d'aterratge de 45 graus per suportar les càrregues màximes de la carcassa, i accepta una gran varietat de penjadors de carcassa de tipus lliscant i mandril, minimitza el risc de danys a les zones de segellat per eines de perforació i evita el tap de prova i el protector d'arc. falca quan s'aplica pressió.
| Connexions inferiors | Punts de venda |
| PE/BG inferior | Sortides de canonades de línia |
| OO A baix | Sortides laterals amb tacs |
| Segell de doble "P" inferior |
Especificacions
|
Mida de la brida inferior |
Pressió de treball |
Mida de la brida superior |
Pressió de treball |
Outlet Mida |
|
in |
psi |
in |
psi |
in |
|
11 |
3000 |
11 |
3000 |
2-1/16 estd |
|
11 |
3000 |
11 |
5000 |
2-1/16 estd |
|
11 |
5000 |
11 |
5000 |
2-1/16 estd |
|
11 |
5000 |
11 |
10000 |
1-13/16 estd |
|
11 |
10000 |
11 |
10000 |
1-13/16 estd |
|
13-5/8 |
3000 |
11 |
3000 |
2 LP |
|
13-5/8 |
3000 |
11 |
3000 |
2-1/16 estd |
|
13-5/8 |
3000 |
11 |
5000 |
2 LP |
|
13-5/8 |
3000 |
11 |
5000 |
2-1/16 estd |
|
13-5/8 |
5000 |
11 |
5000 |
2-1/16 estd |
|
13-5/8 |
5000 |
11 |
10000 |
1-13/16 estd |
|
20-3/4 |
3000 |
13-5/8 |
3000 |
1-13/16 estd |
|
20-3/4 |
3000 |
13-5/8 |
5000 |
2-1/16 estd |
|
21-1/4 |
2000 |
13-5/8 |
3000 |
2-1/16 estd |
Beneficis:
① Disseny multifuncional:
Disseny a.Through-bore: El nostreBobina de carcassacompta amb un disseny multifuncional de forat passant amb espatlles d'aterratge de 45 graus, evitant danys a les zones de segellat per les eines de perforació.
b.Opcions de sortida versàtils: disponible amb sortides roscades o amb tacs per satisfer diversos requisits d'instal·lació.
②Rendiment de segellat superior:
a.Segell secundari: Incorpora una zona de segellat a la brida inferior, proporcionant un segell secundari entre l'anell de la carcassa i la connexió de la brida.
b.Ports de prova: els ports de prova de la brida inferior permeten provar la pressió del segell secundari i la connexió de la brida, garantint un segellat fiable.
③ Estructura modular:
a.Fàcilment ampliable: el nostre disseny modular permet l'addició de múltiples rodets a mesura que el pou es perfora a la profunditat total, adaptant-se a les necessitats de perforació en evolució.
b.Casing String Específica: Cada bobina correspon a una cadena de carcassa específica, dissenyada per gestionar els diferencials de pressió entre els anulls de la carcassa.
④ Instal·lació simplificada:
a.Cargols de bloqueig: Permet l'ús de cargols de bloqueig per assegurar els penjadors, agilitzant el procés d'instal·lació.
b.Cargols de bloqueig addicionals: proporciona cargols de bloqueig addicionals per a la protecció del bol, millorant l'estabilitat estructural.
⑤ Alta compatibilitat:
a.Múltiples opcions de penjador: accepta diversos penjadors de carcassa de tipus mandril i lliscant, oferint opcions d'instal·lació flexibles.
b.Diversos tipus de segell inferior: disponible amb fons PE/BG, fons OO i fons de segell "P" doble per satisfer diferents requisits de segellat.
Principis de treball
①Suport i suspensió: la funció principal d'aBobina de carcassaés suportar i suspendre cadenes de tubs addicionals dins del pou. Suporta el pes de la corda del tub que penja per sota, transferint aquesta càrrega a l'estructura del cap de pou.
②Contenció de pressió:
Crea una barrera de pressió entre el forat interior (on penja la carcassa) i l'entorn extern, mantenint la integritat de la pressió, conté les pressions del pou i evitant fuites.
③Gestió de l'Annulus: la bobina proporciona accés i gestiona l'espai anular entre diferents cordes de carcassa. Permet el seguiment i control de les pressions en aquests espais anulars.
④Interfície del penjador de la carcassa: allotja el penjador de la carcassa, que és el component que suporta directament la corda de la carcassa, i proporciona una espatlla o un seient d'aterratge perquè el penjador de la carcassa es recolzi i segelli.
Aplicació:
①Completacions simples i dobles: adequats tant per a modes de finalització senzills com dobles, adaptant-se a diverses estratègies de finalització.
② Sistemes de capçal de pou versàtil: es pot utilitzar per assegurar la part superior de les cordes de la carcassa en conjunts de cap de pou amb brides, garantint la integritat del sistema de cap de pou.
Productes lliurats
Els nostres paquets són ajustats i còmodes per a l'emmagatzematge, ens asseguremBobina de carcassaarribar amb seguretat als camps dels clients fins i tot després de milers de quilòmetres de transport per mar i camió. Per obtenir més informació o requisits personalitzats, no dubteu a contactar amb el nostre equip de vendes. Oferim suport tècnic integral i servei postvenda per garantir que la vostra experiència d'adquisició i ús superi les expectatives.
