VM-NWG Vigor North-busca un giroscopi amb cable per a la mineria
L'eficiència operativa d'un giroscopi està fonamentalment relacionada amb la seva massa giratòria. A mesura que aquesta massa gira, produeix un moment angular que contraresta qualsevol parell extern que intenti modificar la seva orientació. Mitjançant l'anàlisi d'aquestes forces de resistència, el gir pot mesurar amb precisió tant la velocitat com la direcció de rotació. Els giroscopis tenen aplicacions en molts camps a causa de la seva capacitat per determinar l'orientació sense ser afectats per referències externes.
Vigor North-cerca de Wired Gyro for Mining ofereix una major precisió perquè utilitzen tecnologia giroscòpica per mesurar el nord real, evitant així els errors causats per la interferència magnètica. Les eines MWD sovint es basen en sensors magnètics, que poden ser inexactes a prop de forats amb carcassa o altres forats de pou on els camps magnètics estan distorsionats. Les eines MWD utilitzen magnetòmetres per a l'azimut i requereixen correcció per a la declinació magnètica, mentre que les eines de topografia giroscopi no ho fan.
Descripció
VM-NWG Vigor North-busca un giroscopi amb cable per a la mineriatrenca el mètode tradicional de mesura de l'azimut que es basa en el camp magnètic terrestre. S'elimina amb èxit la necessitat d'un entorn de protecció d'eines de perforació sense magnètics. Depenent de la comunicació i el subministrament d'energia de les plataformes de perforació direccional de llarga-potència-alta-distància a través de tubs de perforació que passen per cable-, no es veu afectat per la interferència magnètica.
Es pot utilitzar àmpliament en mesuraments en entorns interferits magnèticament-, permetent la perforació en estrats de mineral metàl·lic, re-mesurar les trajectòries de forats antics en tubs, obertura de finestres de tubs i operacions de desviació.
El seu principi de recerca del nord-és calcular l'angle entre l'eix sensible i la direcció real utilitzant la projecció de la velocitat angular de la rotació de la Terra en la direcció horitzontal al llarg de l'eix sensible de cerca del nord-giroscopi i l'algorisme corresponent a l'esquema de cerca-del nord. Aquest valor d'angle és el valor de la direcció nord-.
Característiques & Beneficis
- Pot controlar múltiples dades en temps real, incloent l'angle d'inclinació, l'angle azimut, l'angle de la cara de l'eina, el camp magnètic total, l'acceleració gravitatòria total i la força del senyal.
- No es veu afectat per la interferència magnètica i no requereix la protecció lliure magnètica tradicional -.
- Té una mida curta, un volum petit i un pes lleuger.
- El cost-de manteniment posterior és baix.
- Té una llarga vida útil, una gran precisió de mesura i un temps de cerca{0}}nord curt.
- Té una resistència més forta a la temperatura, vibracions i impactes, i és estable i fiable en funcionament.
- No hi ha límit de durada de treball i no cal calibrar-lo regularment.
Paràmetre tècnic
|

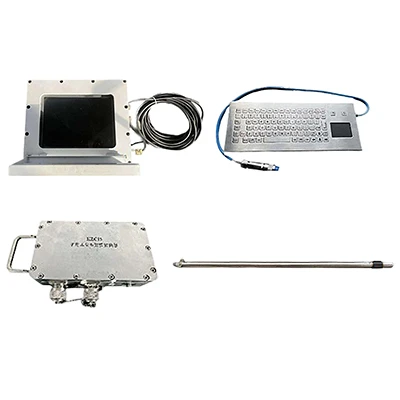

Gyro North - busca mesurament per cable mentre perfora la sonda |
|
|
PartNom |
Quantitat |
|
Instrument Ordinador |
1 unitat |
|
Teclat |
1 unitat |
|
Gyro North - busca mesurament per cable mentre perfora la sonda |
1 unitat |
|
Convertidor de dades |
1 unitat |
|
Cable de mesura de la sonda de l'ordinador - |
1 peça |
|
Cable de comunicació del convertidor de dades de l'ordinador - |
1 peça |
|
Cable de mesura de la sonda - del convertidor de dades |
1 unitat |
|
Principals indicadors tècnics i paràmetres |
||
|
Principals paràmetres tècnics de la sonda |
Indicadors |
|
|
Tensió/Potència de funcionament |
DC15-55V/3W |
|
|
Temperatura de funcionament |
-40 graus ~ 80 graus |
|
|
El nord{0}}cerca el temps |
Menys o igual a 3,5 minuts |
|
|
Angle d'inclinació |
Interval de mesura |
-90 graus ~+90 graus |
|
Precisió de la mesura |
±0,1 graus |
|
|
Angle azimut |
Interval de mesura |
0 graus ~ 360 graus |
|
Precisió de la mesura |
±1,0 graus |
|
|
Angle de cara de l'eina |
Interval de mesura |
0 graus ~ 360 graus |
|
Precisió de la mesura |
±1,0 graus |
|
|
Dimensions generals |
Φ40mm × 1110mm |
|
|
Pes |
5,5 kg |
|
Per què la precisió és crítica a la mineria
Una enquesta inexacte del forat pot conduir a perdre el cos de mineral objectiu, donant lloc a pèrdues financeres importants i malbaratament de recursos.
- Risc financer: Els forats de perforació mal col·locats poden provocar un càlcul incorrecte de les reserves minerals. Un error de just0,3 grausen un forat de 1.000 metres pot significar perdre l'objectiu6-10 metres.
- Medi ambient i seguretat: La perforació precisa ajuda a minimitzar l'excavació innecessària i garanteix que les estructures del pou siguin estables.
Principals aplicacions en explotacions mineres
Les eines giroscòpiques s'utilitzen principalment per a dues tasques clau:
- Perforació d'exploració: Per obtenir un mapa 3D precís de la geologia del subsòl i verificar la ubicació dels jaciments minerals.
- Perforació de producció i desenvolupament: Per a la perforació de precisió de pous, túnels o pous per a l'extracció de recursos, deshidratació o ventilació
Escollint el sistema de giroscopi adequat
La vostra elecció depèn dels requisits del projecte. Aquesta taula compara factors clau:
|
|
Nord veritable-Giroscopi a la recerca |
Sistema basat en MEMS- |
|
Precisió i precisió |
Molt alt. No afectat per interferències magnètiques; la precisió no es deriva amb la profunditat ni el temps. |
De baixa a moderada. Pot ser suficient per a forats menys profunds o menys crítics. La precisió pot derivar. |
|
Entorn Operatiu |
Ideal dins de carcassa d'acer, tub de perforació o en zones amb minerals magnètics. |
Pot ser afectat per interferències magnètiques d'equips o geologia. |
|
Cas d'ús típic |
Exploració crítica, forats profunds, projectes on el càlcul precís de les reserves és essencial. |
Projectes-sensibles als costos, forats menys profunds, enquestes preliminars. |
|
Consideració de costos |
Cost de l'eina inicial més elevat, però protegeix contra l'alt cost de perdre l'objectiu. |
Menor cost inicial, però comporta un major risc d'errors costosos. |
En general, la tecnologia d'enquesta de giroscopi és una inversió crítica per garantir l'èxit i la viabilitat financera dels projectes d'exploració minera. Si voleu obtenir el Gyro-de classe mundial per a la mineria, no dubteu a contactar amb l'equip d'enginyeria tècnica de Vigor.
