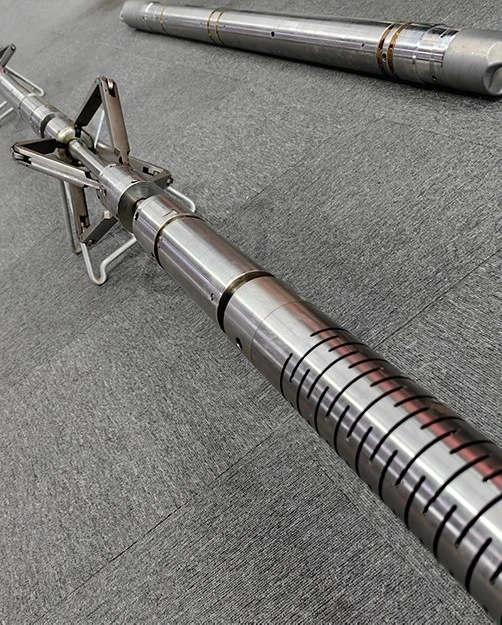

Eina d'enllaç de ciment de memòria (MCBT)
L'eina d'enllaç de ciment de memòria de Vigor és avaluar la integritat de l'enllaç de ciment entre la carcassa i la formació en 8 segments angulars proporcionant les mesures de l'amplitud d'enllaç de ciment (CBL) a través dels receptors propers tant a 2- peus com a {{2}. }ft, registre de densitat variable (VDL) a través del receptor llunyà (5-ft), cada segment cobreix una secció de 45 graus, que permet una avaluació de 360 graus sobre la integritat de l'enllaç de ciment.
Opcional per a l'eina d'enllaç de ciment compensada per al requisit personalitzat. Disseny d'estructura compacta amb una longitud curta de tota la cadena d'eines per al registre de memòria.
Descripció
① El vigorEina d'enllaç de ciment de memòria (MCBT)està dissenyat específicament per avaluar la integritat de l'enllaç del ciment entre la carcassa i la formació.
② Disseny d'estructura compacta amb una longitud curta de tota la cadena d'eines per al registre de memòria.
③Vigor ofereix solucions personalitzades: per a aquells que busquen solucions personalitzades, també oferim una eina d'enllaç de ciment compensada opcional. Aquesta eina es pot adaptar per satisfer requisits específics i compta amb un disseny d'estructura compacta, el que resulta en una longitud total més curta de la cadena d'eines. Aquestes característiques el fan especialment adequat per a aplicacions de registre de memòria.
④Avaluació integral: l'eina divideix l'anàlisi en 8 segments angulars, amb cada segment que cobreix una secció de 45 graus. Això permet una avaluació exhaustiva de 360 graus de la integritat de l'enllaç de ciment, proporcionant informació valuosa sobre la seva qualitat.
Com funciona l'eina d'enllaç de ciment de memòria (MCBT)?
Eina d'enllaç de ciment de memòria (MCBT)ho aconsegueix mesurant l'amplitud de l'enllaç del ciment (CBL) mitjançant receptors propers situats a intervals de 2-pies i 3- peus. A més, utilitza un receptor llunyà a una distància de 5- peus per obtenir les mesures del registre de densitat variable (VDL).
Característiques de Memory Cement Bond Tool (MCBT)
-
①13-subdisseny bàsic de canvi ràpid:
Aquesta característica permet una connexió fàcil amb altres eines de registre, la qual cosa és crucial per crear suites de registre completes que puguin reunir diversos tipus de dades en una sola execució. - ②Sensor integrat:
-
L'eina combina raigs gamma, localitzador de coll de carcassa (CCL) i sensors de temperatura en una sola unitat. Aquesta integració permet la recollida simultània de dades de múltiples paràmetres:
- Raig gamma: Mesura la radioactivitat natural de les formacions
- CCL: Identifica juntes de carcassa i correlació de profunditat
- Temperatura: controla les variacions de temperatura del pou -
③Calibració posterior al registre:
La capacitat de calibrar un cop finalitzat el registre millora la precisió de les dades. Permet ajustos basats en les condicions reals de fons de forat experimentades durant la sessió de registre, millorant potencialment la interpretació dels resultats.
④ Mesura d'inclinació i azimut relatiu:
Aquesta característica proporciona informació sobre l'orientació de l'eina al pou, que és crucial per a una interpretació precisa de les dades, especialment en pous desviats o horitzontals. Ajuda a entendre la posició de l'eina en relació amb el pou i la formació.
⑤Estructura del sensor independent:
Els sensors estan dissenyats com a unitats modulars separades. Aquest disseny millora la fiabilitat, ja que els sensors individuals es poden substituir o mantenir sense afectar tota l'eina. També simplifica els procediments de manteniment i potencialment redueix el temps d'inactivitat.
⑥Opcions de desplegament versàtils:
L'eina es pot executar a través de diversos mètodes de transport, com ara tubs de perforació, tubs, slickline o cable. Aquesta flexibilitat és especialment valuosa en pous molt desviats i horitzontals on el registre tradicional per cable pot ser difícil o impossible.
⑦ Gran capacitat d'emmagatzematge de dades:
Amb 10 G bits de memòria, l'eina pot emmagatzemar grans quantitats de dades. Això és crucial per a les eines de registre de memòria que necessiten registrar totes les dades del fons per a la seva posterior recuperació.
⑧ Adquisició de dades d'alta velocitat:
La freqüència d'adquisició de 320 ms permet un registre molt detallat, capturant canvis ràpids en les condicions del pou. Aquesta alta resolució pot ser crucial per identificar característiques a petita escala en l'enllaç o formació del ciment.
⑨Lectura ràpida de dades:
La capacitat de llegir dades a més de 10 Mb/s després del registre redueix significativament el temps necessari per descarregar i començar a analitzar les dades registrades un cop recuperada l'eina.
⑩ Durada de registre ampliada:
La gran capacitat d'emmagatzematge permet més de 200 hores de registre continu. Això és especialment útil en seccions horitzontals llargues o quan es requereixen múltiples passades de registre.
⑪Eficiències operatives:
Els tres últims punts destaquen els beneficis operatius:
- Estalvi de mà d'obra al camp: es pot requerir menys personal per operar l'eina.
- Estalvi de temps del projecte: l'eficiència de l'eina pot reduir la durada global del projecte.
- Menys equipament: la naturalesa integrada de l'eina i la seva versatilitat fan que es necessitin menys eines o peces d'equip independents a l'obra.
Paràmetres tècnics
| Paràmetre de Memory Cement Bond Tool (MCBT) | |
|
Classificació de pressió |
14.500 psi (100Mpa)/20,000psi (140Mpa) |
|
Temperatura |
350 ℉ (175 graus) |
|
Min. Carcassa OD |
4" (101 mm) |
|
Màx. Carcassa OD |
10" (254 mm) |
|
Eina OD |
2-3/4" (70 mm) |
|
Pes de l'eina |
97 lliures (44 kg) |
|
Màx. Velocitat de registre |
32 peus/min (10 m/min) |
|
Ús del conductor |
13-nucli |
|
Condicions de registre |
|
|
Bé fluid |
Oli, aigua dolça, aigua salada |
|
Posició de l'eina |
Centre de carcassa |
|
Paràmetres dels sensors |
|
|
Transmissor |
1 |
|
Receptor |
2 |
|
Relació de resolució AD |
12 bits |
|
Taxa d'adquisició d'AD |
10 Mps |
|
8-receptor de segment: 3 peus |
|
|
Receptor VDL: 5 peus |
|
|
Sistema d'alimentació |
|
|
Tensió |
15 a 30 VDC |
|
Actual |
80mA @ 20VDC |
|
Període de mostreig |
320 ms |
|
Transductor |
20KHz |
|
Capacitat de memòria |
10G bits |
MCBT VS Mètodes de registre tradicionals
① Exhaustivitat:Eina d'enllaç de ciment de memòria (MCBT)pot proporcionar una avaluació completa de 360 graus de la qualitat de la cimentació mesurant l'amplitud de la cimentació (CBL) mitjançant receptors de camp proper a 2 peus i 3 peus, i obtenint registres de densitat variable (VDL) mitjançant receptors de camp llunyà a 5 peus, proporcionant una visió més completa. consolidant la informació de qualitat
② Alta precisió: el disseny de MCBT permet utilitzar-lo en diàmetres interiors de carcassa més petits, mantenint la precisió i la fiabilitat de la mesura, la qual cosa és fonamental per garantir l'estabilitat i la seguretat a llarg termini dels pous de petroli i gas.
③ Disseny compacte: el disseny estructural compacte de MCBT permet utilitzar-lo en condicions complexes de pous, com ara pous compensats d'angle alt i pous horitzontals, que poden ser difícils d'aconseguir amb els mètodes de registre tradicionals.
④ Integració tecnològica: MCBT integra una varietat de sensors, com ara sensors de raigs gamma, CCL i temperatura, que ajuden a millorar la precisió de les dades i reduir la dependència d'altres equips.
⑤ Capacitats de processament de dades: MCBT té emmagatzematge de dades de gran capacitat i freqüència d'adquisició de dades d'alta velocitat, que pot aconseguir un registre precís i una velocitat de lectura ràpida de dades, cosa que ajuda a millorar l'eficiència operativa.
